PROIECT RADIO TEF-6686
O parte din acest proiect a fost sustinut de catre marsel90 (Eustake pe Youtube) si de aceea vreau sa-i multumesc foarte mult pentru ajutor si sprijin.
Momentan , voi prezenta pe acest site si in curand pe Youtube raportat la ce voi explica aici , astfel incat pasionaii de DXing sa inteleaga ce reprezinta un TEF-6686 , un Arduino Nano si cum se folosesc acestea pentru a crea un radio extrem de sensibil si selectiv si ieftin in acelasi timp.
In primul rand trebuie sa stim ce este acel TEF-6686. TEF-6686 este un microprocesor ce decodeaza semnalul radio , fie ca este in FM sau AM , acest tip de procesor fiind folosit pentru radiourile auto (de masina) precum modele ce dispun de sistemul de operare Android sau radiourile de ultima generatie ale companiei Pioneer , insa tunerul de care avem nevoie nu este doar un simplu procesor , ci vine insotit si de alte componente ce realizeaza un montaj corect al acestuia.
Deoarece acest tuner functioneaza la o tensiune de 12V , si deoarece exista tunere ce se pot conecta la computer (cum ar fi RTL-SDR , Airspy etc. , insa aceste tunere mai au si scapari de semnal sau bruiaje si se stie clar ca tunerul de masina e mai bun decat acestea) , s-a gasit o alternativa de a conecta si tunerul de masina la computer pentru a facilita anumite aspecte : compatibilitatea cu antenele cu castig (deoarece masina dispune doar de antena tip baston) , mai putine filtre de atenuare (se recomanda filtre de atenuare numai in cazul in care va aflati intr-o locatie in apropierea unor emitatoare de putere mare , aici vorbind de maxim 10km , in cazul meu , eu locuiesc la 11km de Magura Odobesti , nu am nevoie neaparat de filtre de atenuare deoarece nu am banda FM zgomotoasa) si de asemenea setupul devine mai "slim" adica nu mai trebuie sa iei radioul de masina si sa-i faci modificari sa-l ai in casa (adica sa adaugi transformatoare de trecere de la 220V la 12V).
De stiut faptul ca acest tuner nu functioneaza pe principiul "l-ai bagat in priza , functioneaza" ca in cazul in care va trece prin minte asta , riscati sa ramaneti fara tuner. De aceea pentru a face acest tuner compatibil cu computerul tau , este nevoie de alte componente pentru a crea montajul corect , astfel va voi oferi lista cu necesarele pentru a realiza un astfel de circuit :
- tunerul TEF-6686 (il gasiti pe Aliexpress)
- placa de dezvoltare Arduino (mai jos va voi explica si rolul lui)
- placa PCB (pentru a monta componentele - modelul il gasiti pe pcbway)
- 2 rezistori de 220 Ohmi
- 1 condensator 1nF
- 2 condensatori 47pF
- 1 condensator 100nF
- 1 condensator electrolitic 100uF
- 2 condensatori electrolitici 1uF
- Mufa F mama cablaj 90 de grade
- 2 mufe RCA audio (rosu si alb , pentru cele doua canale audio)
Rolul placii de dezvoltare Arduino, legat la TEF-6686 este de a trece semnalul receptionat de tuner printr-un program special la calculator , asemeneator cu SDR Sharp de la RTL-SDR , numindu-se XDR-GTK , in cazul meu am folosit un Arduino Nano deoarece este cea mai usoara placa de dezvoltare , dar voi puteti folosi si alte placi dar numai Arduino (cum ar fi Arduino Uno). Si automat daca am vorbit de Arduino (programatorii stiu) va trebui sa realizati si legatura intre Arduino si calculator , insa pana atunci sa va arat si rezultatul final al radioului (aici este interventia lui marsel90 ce a reusit sa-mi monteze radioul , deoarece eu nu dispun momentan de utilaje de montare din dotare , plus tot el a realizat sketch-ul pentru Arduino) :
Pentru necunoscatorii in programare Arduino , va arat de asemenea si cum rulati sketchul Arduino pentru a porni si programul XDR-GTK , dar pana atunci sa aveti descarcat programul XDR-GTK de aici (proigram realizat de polonezul Konrad) : https://fmdx.pl/xdr-gtk/ , si sketch-ul pentru Arduino (aveti mai sus in meniu iconita Facebook , unde ma puteti contacta in cazul in care il doriti , nu-l pun public aici , deoarece exista grandomani ce il doresc sa-l aibe :)) ).
In plus :
- Arduino IDE : https://www.arduino.cc/en/software
Tutorial cum rulezi un program Arduino (evident voi veti rula cu sketch-ul special pentru xdr-gtk) :
Suplimentar , in cazul in care computerul dumneavoastra nu citeste portul COM al placii Arduino (cum verificati ? Simplu...intrati in Device Manager cu placa Arduino conectata si verificati daca apare meniul Ports (COM si LPT) apoi click pe acel meniu si vedeti ce port este , de exemplu COM3) , puteti descarca programul CH341SER de aici (acest program deschide meniul Ports) : http://www.wch-ic.com/downloads/CH341SER_EXE.html
De asemena , cum obtineti sunetul pentru programul XDR-GTK ? Aveti nevoie de un cablu cu doua mufe RCA si cu o mufa jack de 3,5mm ce se conecteaza la PC. In momentul in care introduceti mufa jack in PC , trebuie sa va apara meniul acesta (si neaparat bifat "Line-In" - daca nu va apare acest meniu , intrati in programul Manager Audio HD si il lasati sa ruleze in fundal) :
Dupa ce ati finalizat cu brio toti pasii de mai sus , urmeaza sa rulati programul XDR-GTK (important , cand ajungeti la meniul port serial , sa aveti acelasi COM cu cel ce apare in Device Manager , ca altfel nu va ruleaza programul si de asemenea sistemul dumneavoastra de operare sa fie pe 64 de biti , cum e in cazul meu Windows 10 64-bit ) :
De adaugat (pentru incepatori) , pentru o receptie buna este nevoie si de o antena cu castig (precum cea de 3 elemente , cum am eu si din nou ii multumesc lui Marsel pentru aceasta) , si in cazul in care locuiti aproape de un emitator oarecare de putere mare , va recomand sa va cumparati filtru de atenuare , sau filtru trece banda (eu va recomand acest model : https://www.durasat.de/Signalverteilung/Verstaerker/Spaun-FMS-30-UKW-FM-Bandpass.html ). De asemenea antena trebuie pusa intr-o pozitie astfel incat sa fie oarecum la inaltime si "sa nu se sufoce" adica sa nu fie lipit de perete ca altfel ii scazi din calitatea receptiei).

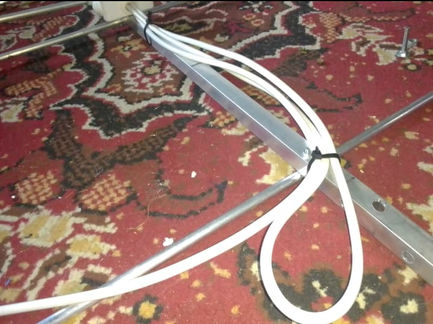

Inca ceva , la antena yagi , fie ca e de 3 ,5 sau 10 elemente (nu conteaza modelul) este nevoie sa-i faci o bucla (sau ii pui o placuta simetrizoare) , asa cum am facut eu :
In concluzie , acest radio conceput din tuner de radio de masina exceleaza foarte mult in DXing , si este destinat pasionatilor de FM/AM in cazul in care au un buget redus , si nu-si permit sa dea bani pe tunere sofisticate sau analizatoare de spectru scumpe. Consider ca acest tuner , ca raport calitate pret este unul extrem de supraunitar.
Pentru cei care au realizat un astfel de proiect va astept parerile in rubrica de chat sau pe Facebook , si sa-mi urmariti clipurile cu DX de pe Youtube. Toate cele bune si 73s!
